產品概述

黑體可用于校準紅外測溫儀、額溫儀、紅外體溫計、標定紅外熱像儀、對紅外探測器進行非均勻校正等?？梢詫?duì)紅外熱成像測溫儀進行現場校準，測溫不受環境影響，提高測溫準確性、降低漏檢率，是人群體溫檢測系統重要的輔助產品。

產品技術指標

序號參數名稱計量單位性能指標

1輻射面積mm80mm*80mm

2面發射率/0.96 ±0.02

3溫度范圍°C(環境溫度+5°C)~（50°C）

4溫度分辨率°C0.01°C

5穩定精度°C優于±0.1°C

4溫度穩定維持時間分鐘60分鐘

5升溫時間分鐘<10分鐘

6溫度穩定維持時間分鐘60分鐘

7外形尺寸長*寬*高

產品使用方法

(1)開機

將兩芯航空頭從黑體產品背面插孔連接，打開開關，即可進行操作和使用。

(2)固定和安裝

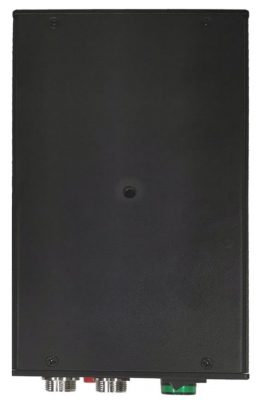

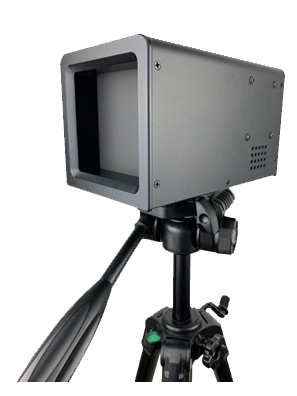

產品可以放置在桌面使用，或通過底部安裝孔裝于三腳架，或進行吊裝。安裝孔為 M6 英制孔，如下圖所示:

(3)溫度設定和調整

出廠溫度標定設置發射率為 0.96，默認溫度設定為 37℃，開機后不超過 10 分鐘黑體面的溫度即可穩定在設定溫度。一般紅外探測器響應的波長范圍為 3 ~12μm,由于不同廠家的探測器存在材料和工藝方面的微小差異，對同樣大小紅外輻射能量的響應值存在一定差別，可以通過調節黑體實際溫度對這一差異進行修正和定標。

對于人體測溫，由于人體皮膚表面的發射率低于黑體表面發射率，作為體溫篩選測量時同樣需要進行溫度調節修正，利用溫度控制界面把黑體的溫度設置為恰當值。

溫度控制界面和按鈕如下圖所示。

界面中pv為黑體實際溫度值，sv為設定溫度值；通過鎖定按鍵，加按鍵，減按鍵即可調節溫度。調節溫度前先按一下鎖定按鍵，即可通過加減按鍵調節sv,調節溫度后長按三秒以上鎖定鍵即可保存設定溫度。調節后待pv不在變化，就可測量使用。
